Rack Mount Advanced Static Var Generator
Geya Rack Mount Advanced Static Var Generator er en pålidelig løsning til dynamisk reaktiv effektkompensation. DSP+CPLD Control, <10MS Response, Modular Design, 220V-690V, 5kvar-400kvar. Forbedrer strømkvaliteten i forskellige applikationer.
Geya producerer Rack Mount Advanced Static Var Generators (ASVGS). Disse ASVG'er giver dynamisk reaktiv effektkompensation. Dette forbedrer strømkvaliteten. De bruger DSP og CPLD -teknologi. Dette sikrer præcis kontrol og hurtig respons. Responstid er under 10ms. Dette forhindrer overkompensation og underkompensationsproblemer. Det modulære design tillader parallel forbindelse. Tilslutning af flere enheder øger kapaciteten. Geya tilbyder forskellige modeller. Modeller dækker forskellige spændinger og kapaciteter. Spændinger inkluderer 220V, 380V, 500V og 690V. Kapaciteter spænder fra 5 kvar til 400 kvar. Nøglefunktioner inkluderer rackmontering, tvungen luftkøling og forskellige beskyttelsesfunktioner.
Modelbeskrivelse:
| Gy | ASVG | 0.4 | 50k | / | 4L | R |
| Virksomhedskode | Statisk VAR -generator | Spændingsniveau 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Rated Capacity (kvar) 5/15/35/50/75/100kvar | 2L: Enfase 3L: Tre-fase-tre-wire 4L: Tre-fase fire-leder |
R: Rack Mount |
Funktioner:
● Brug DSP+CPLD All Digital Control Core, tre-niveau topologi-teknologi, avanceret reaktiv effektdetekteringsalgoritme og PWM-kontrolstrategi for at opnå dynamisk og nøjagtig kompensation af reaktiv effekt.
● Antag modulopbygget design, der letter parallel forbindelse af flere moduler, tager lille plads og er let at vedligeholde.
● Det strukturelle design af uafhængige luftkanaler og uafhængige lagre sikrer den stabile drift af udstyret.
● Udfør dynamisk kompensation i fuld rækkevidde for induktiv reaktiv effekt og kapacitiv reaktiv effekt, og løs det trefasede ubalanceproblem på samme tid.
● Den dynamiske responshastighed på belastningen er på millisekundniveau, hvilket kan opnå dynamisk og nøjagtig kompensation for den reaktive effektbelastning.
Ansøgninger:
Rack Mount Advanced Static Var -generatorer har forskellige applikationer. De passer til forskellige brancher. Disse inkluderer:
● Boligstyrkefordeling
● Vandbehandling
● Vedvarende energi (fotovoltaisk)
● Kemisk behandling
● Olie og gas
● Metallurgi
● Minedrift
● Automotive Manufacturing
Disse ASVG'er forbedrer strømkvaliteten. De kompenserer for reaktive effektsvingninger. Dette forbedrer systemstabiliteten og effektiviteten.
Tekniske parametre:
| 220V -serie | 380V -serie | 500V -serie | 690V -serien | |||
| Højde | <2000m, over 2000m, derates ifølge GB/T3859.2 | |||||
| Omgivelsestemperatur | -20 ～+50 ℃ | |||||
| Relativ fugtighed | ≤90%, ingen kondens på overfladen, når den månedlige minimumstemperatur er 25 ℃ | |||||
| Forureningsniveau | Niveau III nedenfor | |||||
| Driftsspænding | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbejdsfrekvens | 50Hz ± 5% | |||||
| Bedømt kompensationskapacitet | 5kvar | 15/35/50/75/100kvar | 90 kvar | 120 kvar | ||
| Gitterstruktur | L/n | 3P3W/3P4W | ||||
| Antal enheder, der er forbundet parallelt | Ulimited | |||||
| Samlet maskineffektivitet | ≥97% | |||||
| Off-off frekvens | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktionsvalg | Reaktiv kraft | Reaktiv po wer 、 reaktiv po wer+ubalance | ||||
| Reaktiv strømkompensationshastighed | ≥99% | > 95% | ||||
| Fuld responstid | <10ms | |||||
| Støj | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrolmetode | 2-vejs RS485-interface (understøtter GPRS/WiFi) | |||||
| Beskyttelse | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, strømafbrydelse, overtemperatur, frekvens abnormitetsbeskyttelse osv. | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, gitterspænding ubalance, strømafbrydelse, overtemperatur, frekvens abnormalitet, beskyttelse af skudkredsløb osv. | ||||
| Installationsmetode | Rack/vægmonteret | Rack | ||||
| Indgående linje | Tilbage indkommende （racktype） 、 Øvre indkommende （Vægmonteret） | Tilbage indgående linje | ||||
| Beskyttelsesniveau | IP20 | |||||
Model og specifikation:
| Modeller | ||||
|---|---|---|---|---|

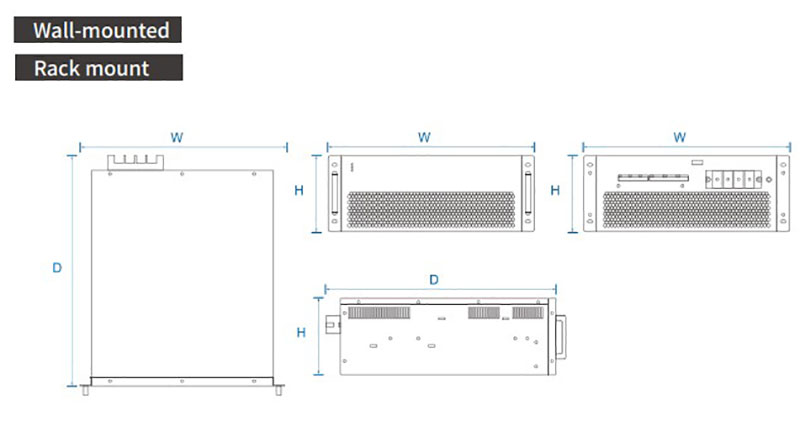

| Modelnummer | Compensation capacity (kvar) | Systemspænding (V) | Dimensioner (d*w*h) | Kølemetode |
| Gy ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Tvungen luftkøling |
| Gy ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89 mm | |
| Gy ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190mm | |
| Gy ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240mm | |
| Gy ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| Gy ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
