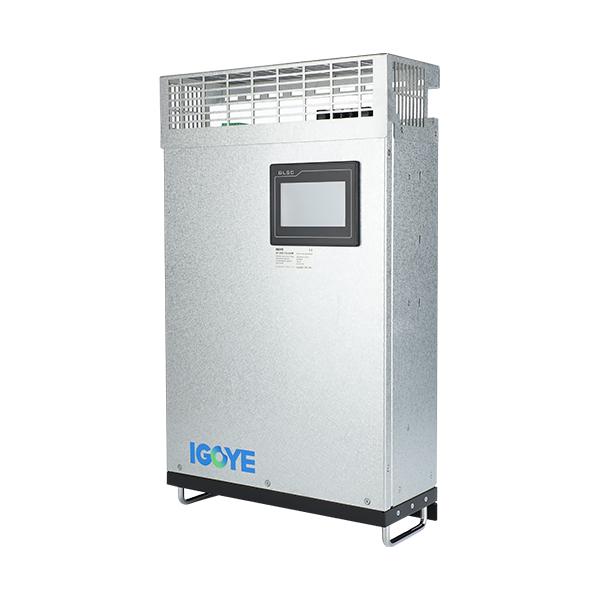

Grundlæggende principper for aktive harmoniske filtre

Aktive harmoniske filtreer nyt specielt udstyr til magtharmonisk kontrol lavet af moderne kraftelektronik teknologi og digital signalbehandlingsteknologi baseret på højhastigheds DSP-enheder. Det består af to hoveddele: Kommandoens aktuelle operationskredsløb og kompensationsstrømgenerationskredsløbet. Kommandostrømsoperationskredsløbet overvåger strømmen i linjen i realtid, konverterer det analoge strømsignal til et digitalt signal og sender det til den højhastigheds digitale signalprocessor (DSP) til signalbehandling, adskiller harmonikken fra det grundlæggende bølge og sender en drevpuls til kompensationsstrømgenerationskredsløb i form af en pulsbredde modulering (PWM) signal til drivkraft eller iPt eller IP-kraft til at generere en kompensationsgeneration i form af en pulsbredde modulering (PWM) signalet til at drive igbt eller iPt eller IP i IP-magten til at generere en kompensation af en kompensation af en kompensation af en kompensationsstrøm med en PULSE-modulering (PWM) til at drive igbt eller iPt eller iP iP-kraft til at generere en kompensationsstøm Samme amplitude og modsat polaritet som gitterharmonisk strøm og injicerer den i gitteret, kompenserer eller modregner den harmoniske strøm og eliminerer aktivt effektharmonik.

Tekniske fordele: Grøn

Effektiviteten når 97,2%, hvilket sparer ca. 6.500 kWh elektricitet om året sammenlignet med aktive filtre med en effektivitet på 95%

Topologi med højere effektivitet forbedret kontrolalgoritmen

Termisk design og strukturel optimering baseret på præcise modeller

Miniaturisering

Volumenet er kun 1/6 af lignende mainstream -mærker, der optager mindre plads

Tilpasningsdygtig til forskellige arbejdsforhold, installationsinnovation, vægmonteret eller rackmonteret installation bruger mindre råmaterialer og beskytter miljøet

Intelligent

Kompensere for specificerede harmoniske justerbare induktive og kapacitive reaktive effektkompensationskompensationssystem Ubalanceret belastning Automatisk detektion, undertrykkelse af systemresonans fuldfunktionsovervågningssystem

Modularitet

N+1 redundans forbedrer systemets pålidelighed markant. Produktionslinje, sikkerhed i bedre kvalitet. Reducer enkeltfejlpunkter i systemet. Fleksibel parallel forbindelse til at tilpasse sig forskellige arbejdsforhold.

Funktionelle egenskaber

Filtrer 2 ~ 50. harmonik på samme tid, eller vælg eventuelle harmoniske inden for 2 ~ 50. for kompensation. Responstid er mindre end 300μs

Brug 3DSP+CPLD Fuld digital kontrolmetode og internationalt kendt brand højhastigheds IGBT, lukket loop-kontrol, nøjagtig harmonisk filtrering
