380V Rack Mount Static Var Generator
Den statiske VAR-generator på 380V Rack Mount er en kraftfuld løsning til at opretholde spændingsstabilitet og forbedre effektfaktoren i miljøer med høj efterspørgsel. Hvis du leder efter pålidelig ydelse og effektivitet, skal du anmode om et tilbud i dag! Vores ekspertteam er klar til at levere skræddersyede løsninger til at imødekomme dine specifikke behov. Med vores avancerede teknologi kan du forbedre energieffektiviteten og sikre ensartet strømkvalitet.
380V Rack Mount Static Var Generator (SVG) tilbyder dynamisk reaktiv effektkompensation for tre-fase 380V elektriske systemer. Denne SVG bruger avanceret DSP+CPLD digital kontrol og en tre-niveau topologi, hvilket sikrer en præcis og responsiv kompensation med en fuld responstid under 10ms. Rack Mount-monteringskonfigurationen er designet til praktisk installation i standard 19-tommer stativer og forenkler vedligeholdelse. Tilgængelige kapaciteter spænder fra 15 kvare til 100 kvar (15 kvar, 35 kvar, 50 kvar, 75 kvar og 100 kvar), hvilket giver mulighed for fleksibel anvendelse i forskellige industrielle omgivelser.
Modelbeskrivelse:
| Gy | Svg | 0.4 | 50k | / | 4L | R |
| Virksomhedskode | Statisk VAR -generator | Spændingsniveau 0,4: 380V ± 20% |
Rated Capacity (kvar) 10/15/35/50/75/100kvar | 3L: Tre-fase-tre-wire 4L: Tre-fase fire-leder |
R: Rack Mount |
Funktioner:
● Brug DSP+CPLD All Digital Control Core, tre-niveau topologi-teknologi, avanceret reaktiv effektdetekteringsalgoritme og PWM-kontrolstrategi for at opnå dynamisk og nøjagtig kompensation af reaktiv effekt.
● Antag modulopbygget design, der letter parallel forbindelse af flere moduler, tager lille plads og er let at vedligeholde.
● Det strukturelle design af uafhængige luftkanaler og uafhængige lagre sikrer den stabile drift af udstyret.
● Udfør dynamisk kompensation i fuld rækkevidde for induktiv reaktiv effekt og kapacitiv reaktiv effekt, og løs det trefasede ubalanceproblem på samme tid.
● Den dynamiske responshastighed på belastningen er på millisekundniveau, hvilket kan opnå dynamisk og nøjagtig kompensation for den reaktive effektbelastning.
Ansøgninger:
380V Rack Mount Static Var-generatorer er ideelle til industrielle applikationer, der kræver effektiv reaktiv effektkontrol i trefasede 380V-systemer:
● Industriel motorisk kontrol (trefaset):Forbedring af effektiviteten og effektfaktoren for trefasede motorer, hvilket reducerer energiforbrug og driftsomkostninger.
● Korrektion af magtfaktor (industriel):Korrigering af strømfaktor i industrielle faciliteter, minimering af elektricitetsomkostninger og forbedring af kapaciteten til eksisterende elektrisk infrastruktur.
● Harmonisk afbødning (trefasesystemer):Reduktion af harmonisk forvrængning i trefasede systemer, beskyttelse af følsomt udstyr og forbedring af strømkvaliteten.
● Integration af vedvarende energi (trefaset):Fremme af problemfri integration af trefasede vedvarende energikilder, sikre netstabilitet og opretholdelse af høj strømkvalitet.
380V Rack Mount Static Var -generatorer leverer en robust og effektiv løsning til optimering af strømkvalitet og effektivitet i krævende industrielle miljøer.
Tekniske parametre:
| 220V -serie | 380V -serie | 500V -serie | 690V -serien | |||
| Højde | <2000m, over 2000m, derates ifølge GB/T3859.2 | |||||
| Omgivelsestemperatur | -20 ～+50 ℃ | |||||
| Relativ fugtighed | ≤90%, ingen kondens på overfladen, når den månedlige minimumstemperatur er 25 ℃ | |||||
| Forureningsniveau | Niveau III nedenfor | |||||
| Driftsspænding | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbejdsfrekvens | 50Hz ± 5% | |||||
| Bedømt kompensationskapacitet | 5kvar | 15/35/50/75/100kvar | 90 kvar | 120 kvar | ||
| Gitterstruktur | L/n | 3P3W/3P4W | ||||
| Antal enheder, der er forbundet parallelt | Ulimited | |||||
| Samlet maskineffektivitet | ≥97% | |||||
| Off-off frekvens | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktionsvalg | Reaktiv kraft | Reaktiv po wer 、 reaktiv po wer+ubalance | ||||
| Reaktiv strømkompensationshastighed | ≥99% | > 95% | ||||
| Fuld responstid | <10ms | |||||
| Støj | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrolmetode | 2-vejs RS485-interface (understøtter GPRS/WiFi) | |||||
| Beskyttelse | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, strømafbrydelse, overtemperatur, frekvens abnormitetsbeskyttelse osv. | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, gitterspænding ubalance, strømafbrydelse, overtemperatur, frekvens abnormalitet, beskyttelse af skudkredsløb osv. | ||||
| Installationsmetode | Rack/vægmonteret | Rack | ||||
| Indgående linje | Tilbage indkommende （racktype） 、 Øvre indkommende （Vægmonteret） | Tilbage indgående linje | ||||
| Beskyttelsesniveau | IP20 | |||||
Model og specifikation:
| Modeller | ||||
|---|---|---|---|---|

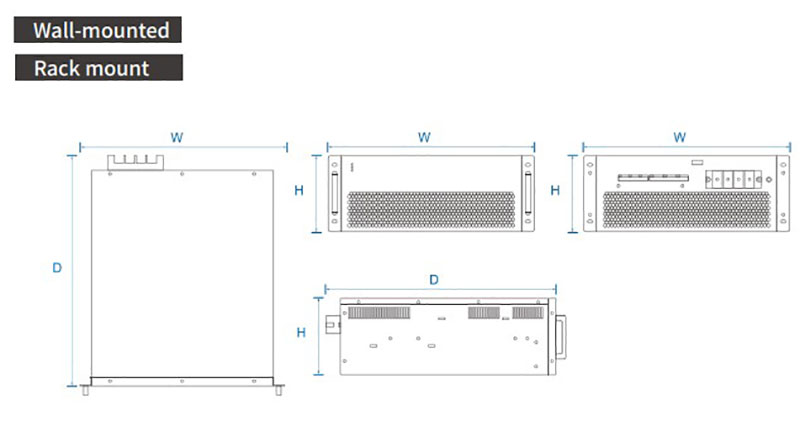

| Modelnummer | Compensation capacity (kvar) | Systemspænding (V) | Dimensioner (d*w*h) | Kølemetode |
| GY SVG-0.22-5k/2L-R/W. | 5 | 220 | 220*330*160mm | Tvungen luftkøling |
| GY SVG-0.4-15k/4L-R/W. | 15 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89 mm | |
| GY SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
