Tre-fase firetråds vægmonteret aktivt harmonisk filter
Køb den seneste trefasede fire-ledige vægmonterede aktive harmoniske filter fra Geya, designet med avanceret teknologi og premium-materialer. Denne avancerede løsning tilbyder præcis harmonisk afbødning, højfiltreringseffektivitet og neutral liniefiltreringsfunktioner, hvilket gør den ideel til krævende applikationer. Perfekt til industrier, der kræver overlegen strømkvalitet. Kontakt os nu for at købe og forbedre dit systems ydelse!
Den trefasede fire-ledige vægmonterede aktive harmoniske filter (AHF) tilbyder avanceret harmonisk afbødning og forbedring af strømkvaliteten for trefasede fire-ledningssystemer. Ved at anvende DSP+CPLD digital kontrol og en topologi på tre niveauer giver den præcis harmonisk strømkompensation. Nøglefunktioner inkluderer et bredt harmonisk filtreringsområde (2. til 50.), højfiltreringshastighed (op til 95%), modulopbygget design til skalerbarhed og neutral liniefiltreringsevne. Tilgængelig i forskellige aktuelle ratings (25a til 150A) og spændingsniveauer (220V til 690V), SIKRER AHF STABEL og effektiv drift i krævende miljøer.
Modelbeskrivelse:
| Gy | AHF | 0.4 | 50a | / | 4L | W |
| Virksomhedskode | Aktivt harmonisk filter | Spændingsniveau 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Bedømt kapacitet （KVAR） 25/50/75/100/150A | 4L: Tre-fase fire-leder | W: Vægmonteret |
Funktioner:
● Brug DSP+CPLD All Digital Control Core, tre-niveau topologi-teknologi, avanceret harmonisk detektionsalgoritme og PWM-kontrolstrategi for at opnå nøjagtig kompensation af harmonisk strøm.
● Antag modulopbygget design, der letter parallel forbindelse af flere moduler, optager lidt plads og er let at vedligeholde.
● Det strukturelle design af uafhængige luftkanaler og uafhængige lagre sikrer den stabile drift af udstyret.
● Det kan filtrere harmonik i en lang række harmoniske, fra 2 til 50 harmoniske og løse problemet med trefaset ubalance på samme tid.
● Den harmoniske filtreringshastighed er høj. Hvis kapaciteten tillader det, kan den harmoniske strømfiltreringshastighed være så høj som 95%. Indstil 100% strømbegrænsende output for at sikre langvarig stabil drift af udstyret.
Ansøgninger:
Tre-fase firetråds vægmonterede aktive harmoniske filtre er vigtige for at opretholde strømkvalitet i forskellige applikationer:
● Datacentre:Beskyttelse af følsomt udstyr og sikre uafbrudt drift.
● Hospitaler:Tilvejebringelse af ren og pålidelig strøm til kritiske medicinske systemer.
● Industrielle miljøer:Forbedring af strømkvalitet og effektivitet i petrokemiske, farmaceutiske, stål- og halvlederproduktion.
● Textiles and Light Industry:Minimering af harmonisk forvrængning og forbedring af driftseffektiviteten.
● Renewable Energy Systems:Letter stabil gitterforbindelse af vedvarende energikilder.
Tre-fase firetråds vægmonterede aktive harmoniske filtre giver en robust og tilpasningsdygtig løsning til optimering af strømkvalitet på tværs af en lang række applikationer.
Tekniske parametre:
| 220V -serie | 380V -serie | 500V -serie | 690V -serien | ||
| Højde | <2000m, over 2000m, derates ifølge GB/T3859.2 | ||||
| Omgivelsestemperatur | -20 ～+50 ℃ | ||||
| Relativ fugtighed | ≤90%, ingen kondens på overfladen, når den månedlige minimumstemperatur er 25 ℃ | ||||
| Forureningsniveau | Niveau III nedenfor | ||||
| Driftsspænding | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbejdsfrekvens | 50Hz ± 5% | ||||
| Kompensationsstrøm | 25a | 25/50/75/100/150A | 100a | 100a | |
| Gitterstruktur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Antal enheder tilsluttet parallelt |
Ulimited | ||||
| Samlet maskineffektivitet | ≥97% | ||||
| Gitterstruktur | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Kompensationsområde | 2 ～ 50 Times, enkelt kompensationsgrad er justerbar | ||||
| Funktionsvalg | Reaktiv kraft | Reaktiv effekt, reaktiv effekt + asymmetri | |||
| Reaktiv kraft kompensationsgrad | ≥95% | > 92% | |||
| Neutral filtrering evne | Neutral linjefiltreringsevne er 3 gange den med fasefiltreringsevne | ||||
| Fuld responstid | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Støj | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kontrolmetode | 2-vejs RS485-interface (understøtter GPRS/WiFi) | ||||
| Beskyttelse | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, strømafbrydelse, overtemperatur, frekvens abnormitetsbeskyttelse osv. | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, gitterspænding ubalance, strømafbrydelse, overtemperatur, frekvens abnormalitet, kortslutningsbeskyttelse osv. | |||
| Installationsmetode | Rack/vægmonteret | Rack | |||
| Indgående linje | Tilbage indkommende （racktype） 、 Øvre indkommende （Vægmonteret） | Tilbage indgående linje | |||
| Beskyttelsesniveau | IP20 | ||||

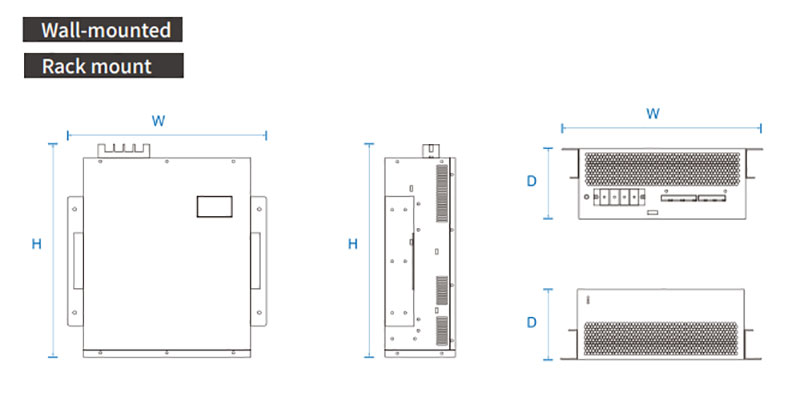

Model og specifikation:
| Modeller | ||||
|---|---|---|---|---|
| Modelnummer | Bedømt strøm (a) | Systemspænding (V) | Dimensioner (d*w*h) | Kølemetode |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Tvungen luftkøling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
