690V Rack Mount Active Harmonic Filter
Leder du efter et aktivt harmonisk filter på 690V rackmontering? Geya tilbyder løsninger af høj kvalitet med høj ydeevne og pålidelighed. Få et omfattende tilbud, der er skræddersyet til dine behov, og forbedrer dit systems effektivitet. Kontakt os nu for den bedste prisfastsættelse og fremragende support efter salg. Handle hurtigt for at øge din produktivitet i dag!
690V Rack Mount Active Harmonic Filter (AHF) giver avanceret harmonisk afbødning til højspænding (690V ± 20%) trefasede kraftsystemer. Denne rackmonterede enhed bruger en DSP+CPLD Digital Control Core og tre-niveau topologi til præcis harmonisk kompensation op til den 50. harmoniske. Med en 100A-klassificeret nuværende kapacitet adresserer den effektivt harmonisk forvrængning og trefaset ubalance. Det modulære design understøtter parallel forbindelse til øget kapacitet og forenklet vedligeholdelse. Tvungen luftkøling sikrer pålidelig drift. 690V Rack Mount Active Harmonic Filter leverer robust strømkvalitetsstyring til krævende industrielle miljøer.
Modelbeskrivelse:
| Gy | AHF | 0.69 | 100a | / | 4L | R |
| Virksomhedskode | Aktivt harmonisk filter | Spændingsniveau 0,69: 690V ± 20% |
Bedømt kapacitet （Kvar） 100a | 3L: Tre-fase-tre-wire 4L: Tre-fase fire-leder |
R: Rack Mount |
Funktioner:
● Brug DSP+CPLD All Digital Control Core, tre-niveau topologi-teknologi, avanceret harmonisk detektionsalgoritme og PWM-kontrolstrategi for at opnå nøjagtig kompensation af harmonisk strøm.
● Antag modulopbygget design, der letter parallel forbindelse af flere moduler, optager lidt plads og er let at vedligeholde.
● Det strukturelle design af uafhængige luftkanaler og uafhængige lagre sikrer den stabile drift af udstyret.
● Det kan filtrere harmonik i en lang række harmoniske, fra 2 til 50 harmoniske og løse problemet med trefaset ubalance på samme tid.
● Den harmoniske filtreringshastighed er høj. Hvis kapaciteten tillader det, kan den harmoniske strømfiltreringshastighed være så høj som 95%. Indstil 100% strømbegrænsende output for at sikre langvarig stabil drift af udstyret.
Ansøgninger:
690V Rack Mount Active Harmonic Filtre er afgørende for at opretholde strømkvalitet og udstyrsydelse i højspændingseffektsystemer:
● Tunge industrielle applikationer:Mitigerende harmoniske produceret af store variable frekvensdrev (VFD'er), ensretter og andre ikke-lineære belastninger i højspændingssystemer.
● Minedrift og olie & gas:At sikre pålidelig drift af kritisk udstyr i barske miljøer med højspændingseffektfordeling.
● Renewable Energy Integration:Stabilisering af strøm fra højspændings vedvarende energikilder, der er forbundet til nettet.
● Datacentre og kritisk infrastruktur:Beskyttelse af følsomt udstyr og vedligeholdelse af strømkvalitet i højspændingsdatacentermiljøer.
690V Rack Mount Active Harmonic Filtre tilbyder effektiv harmonisk afbødning til forbedret strømkvalitet i højspændingsapplikationer.
Tekniske parametre:
| 220V -serie | 380V -serie | 500V -serie | 690V -serien | ||
| Højde | <2000m, over 2000m, derates ifølge GB/T3859.2 | ||||
| Omgivelsestemperatur | -20 ～+50 ℃ | ||||
| Relativ fugtighed | ≤90%, ingen kondens på overfladen, når den månedlige minimumstemperatur er 25 ℃ | ||||
| Forureningsniveau | Niveau III nedenfor | ||||
| Driftsspænding | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbejdsfrekvens | 50Hz ± 5% | ||||
| Kompensationsstrøm | 25a | 25/50/75/100/150A | 100a | 100a | |
| Gitterstruktur | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Antal enheder tilsluttet parallelt |
Ulimited | ||||
| Samlet maskineffektivitet | ≥97% | ||||
| Gitterstruktur | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Kompensationsområde | 2 ～ 50 Times, enkelt kompensationsgrad er justerbar | ||||
| Funktionsvalg | Reaktiv kraft | Reaktiv effekt, reaktiv effekt + asymmetri | |||
| Reaktiv kraft kompensationsgrad |
≥95% | > 92% | |||
| Neutral filtrering evne |
Neutral linjefiltreringsevne er 3 gange den med fasefiltreringsevne | ||||
| Fuld responstid | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Støj | ≤60db | ≤60db | ≤65db | ≤65db | |
| Kontrolmetode | 2-vejs RS485-interface (understøtter GPRS/WiFi) | ||||
| Beskyttelse | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, strømafbrydelse, overtemperatur, frekvens abnormitetsbeskyttelse osv. | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, gitterspænding ubalance, strømafbrydelse, overtemperatur, frekvens abnormalitet, kortslutningsbeskyttelse osv. | |||
| Installationsmetode | Rack/vægmonteret | Rack | |||
| Indgående linje | Tilbage indkommende （racktype） 、 Øvre indkommende （Vægmonteret） | Tilbage indgående linje | |||
| Beskyttelsesniveau | IP20 | ||||

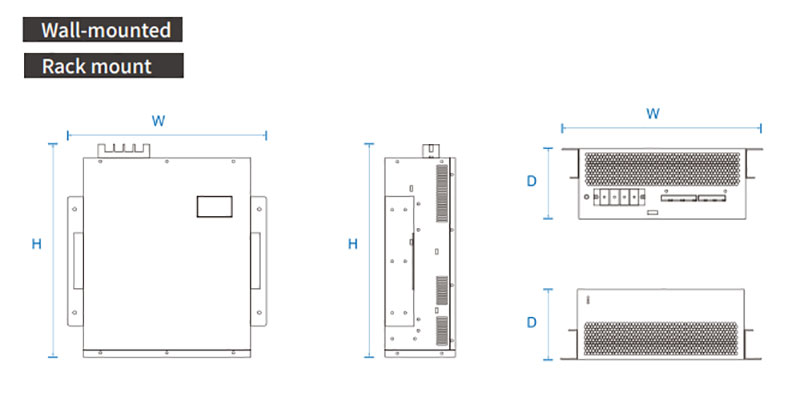

Model og specifikation:
| Modelnummer | Bedømt strøm (a) | Systemspænding (V) | Dimensioner (d*w*h) | Kølemetode |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Tvungen luftkøling |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm |
