500V kabinet-type statisk var-generator
Den statiske VAR-generator på 500V kabinet-type, der er fremstillet i Kina, er den perfekte løsning til forbedring af effektfaktoren og stabiliserende spænding i dine operationer. Denne statiske VAR-generator, der er designet til højtydende miljøer, sikrer pålidelig effektfordeling og optimerer energieffektiviteten. Hvis du ønsker at forbedre dit systems stabilitet, skal du anmode om et tilbud i dag! Vores team er klar til at levere skræddersyede løsninger, der imødekommer dine unikke behov.
Den statiske VAR-generator (SVG) på 500V kabinet giver dynamisk reaktiv effektkompensation for 500V trefasede systemer. Den bruger en DSP+CPLD Digital Control Core, tre-niveau topologi og avancerede algoritmer til præcis og responsiv kompensation, hvilket reagerer på at indlæse ændringer i under 10ms. Skabskabinettet sikrer pålidelig drift i krævende industrielle miljøer og giver let adgang til vedligeholdelse. Med en nominel kapacitet på 90 kvar ved 500V adresserer den effektivt de reaktive effektkrav fra mellemspændingsindustrielle applikationer.
Modelbeskrivelse:
| Gy | Svg | 0.5 | 90k | / | 4L | C |
| Virksomhedskode | Statisk VAR -generator | Spændingsniveau 0,5: 500V ± 20% |
Rated Capacity (kvar) 90kvar | 3L: Tre-fase tre-ledning 4L: Tre-fase fire-leder |
C: Cabint |
Funktioner:
● Brug DSP+CPLD All Digital Control Core, tre-niveau topologi-teknologi, avanceret reaktiv effektdetekteringsalgoritme og PWM-kontrolstrategi for at opnå dynamisk og nøjagtig kompensation af reaktiv effekt.
● Antag modulopbygget design, der letter parallel forbindelse af flere moduler, tager lille plads og er let at vedligeholde.
● Det strukturelle design af uafhængige luftkanaler og uafhængige lagre sikrer den stabile drift af udstyret.
● Udfør dynamisk kompensation i fuld rækkevidde for induktiv reaktiv effekt og kapacitiv reaktiv effekt, og løs det trefasede ubalanceproblem på samme tid.
● Den dynamiske responshastighed på belastningen er på millisekundniveau, hvilket kan opnå dynamisk og nøjagtig kompensation for den reaktive effektbelastning.
Ansøgninger:
500V kabinet-type statiske VAR-generatorer er velegnet til applikationer, der kræver robust reaktiv effektstyring på det mellemstore niveau på 500V:
● Korrektion af mellemspændingseffektfaktor:Forbedring af effektfaktoren i 500V distributionssystemer, reduktion af energiomkostninger og forbedring af systemeffektiviteten.
● 500V motorisk kontrol og ydeevne:Forbedring af ydelsen og effektiviteten af 500V motorer ved at tilvejebringe dynamisk og præcis reaktiv effektkompensation.
● Renewable Energy Integration ved 500V:Understøtter den stabile integration af vedvarende energikilder, såsom sol- og vindkraft, i 500V gitter.
● 500V industriel procesoptimering:Forbedring af stabiliteten og effektiviteten af 500V industrielle processer ved at håndtere reaktive effektudsving.
● Spændingsstabilisering i 500V netværk:Opretholdelse af spændingsstabilitet i 500V distributionsnetværk, især i nærvær af svingende belastninger.
500V kabinet-type statiske VAR-generatorer tilbyder en pålidelig og effektiv løsning til styring af strømkvalitet og optimering af ydelsen i mellemspændingsindustrielle og vedvarende energi applikationer.
Tekniske parametre:
| 220V -serie | 380V -serie | 500V -serie | 690V -serien | |||
| Højde | <2000m, over 2000m, derates ifølge GB/T3859.2 | |||||
| Omgivelsestemperatur | -20 ～+50 ℃ | |||||
| Relativ fugtighed | ≤90%, ingen kondens på overfladen, når den månedlige minimumstemperatur er 25 ℃ | |||||
| Forureningsniveau | Niveau III nedenfor | |||||
| Driftsspænding | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbejdsfrekvens | 50Hz ± 5% | |||||
| Bedømt kompensationskapacitet | 5kvar | 15/35/50/75/100kvar | 90 kvar | 120 kvar | ||
| Gitterstruktur | L/n | 3P3W/3P4W | ||||
| Antal enheder, der er forbundet parallelt | Ulimited | |||||
| Samlet maskineffektivitet | ≥97% | |||||
| Off-off frekvens | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktionsvalg | Reaktiv kraft | Reaktiv po wer 、 reaktiv po wer+ubalance | ||||
| Reaktiv strømkompensationshastighed | ≥99% | > 95% | ||||
| Fuld responstid | <10ms | |||||
| Støj | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrolmetode | 2-vejs RS485-interface (understøtter GPRS/WiFi) | |||||
| Beskyttelse | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, strømafbrydelse, overtemperatur, frekvens abnormitetsbeskyttelse osv. | Overbelastning, software/hardware overstrøm, gitteroverspænding og underspænding, gitterspænding ubalance, strømafbrydelse, overtemperatur, frekvens abnormalitet, beskyttelse af skudkredsløb osv. | ||||
| Installationsmetode | Rack/vægmonteret | Rack | ||||
| Indgående linje | Tilbage indkommende （racktype） 、 Øvre indkommende （Vægmonteret） | Tilbage indgående linje | ||||
| Beskyttelsesniveau | IP20 | |||||

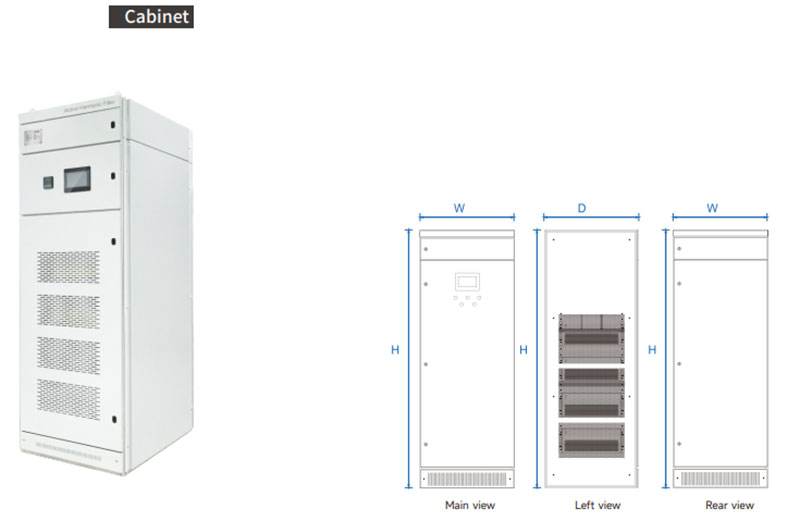

Model og specifikation:
| Skabsenhedsmodel | ||||
|---|---|---|---|---|
| Modelnummer | Compensation capacity (kvar) | Systemspænding (V) | Dimensioner (d*w*h) | Kølemetode |
| GY SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | Tvungen luftkøling |
| GY SVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200mm | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200mm | |
